Die Abmessung der Stiege ist ein wichtiger Schritt für die Planung und Produktion.
Bestimmen Sie die Position des Treppenpodestes oder der Vorderkante der ersten Stufe = bestimmen Sie die Länge des Treppenpodestes.
Diese ergibt sich in der Regel aus den Projektunterlagen, wenn sie nicht angegeben ist - Sie können also wie folgt vorgehen: Die optimale Treppe braucht im Grundriss ca. 165 mm pro 100 mm Höhe, d.h. 4600 mm bei einer Höhe von 2800 mm. Eine steile Treppe: pro 100 mm Höhe benötigt sie ca. 140 mm im Grundriss, d.h. 3900 mm bei einer Höhe von 2800 mm. Sehr komfortabel: pro 100 mm Höhe nimmt sie ca. 190 mm im Grundriss ein, d.h. 5300 mm bei einer Höhe von 2800 mm. ACHTUNG ABER: Die angegebenen Maße beziehen sich auf die Lauflinie (auch Steiglinie = Laufweg auf der Treppe) - wenn Sie also die Länge an der Außenseite der Treppe messen, müssen Sie von dieser Länge ca. zwei Meter (zwei Treppenbreiten) abziehen.
Überprüfen Sie den rechten Winkel der Treppenaustrittskante mit der im nächsten Schritt gemessenen Länge L3.
Wenn sich der Winkel schließt, muss dies berücksichtigt und die Abweichung von der gemessenen Planlänge abgezogen werden.

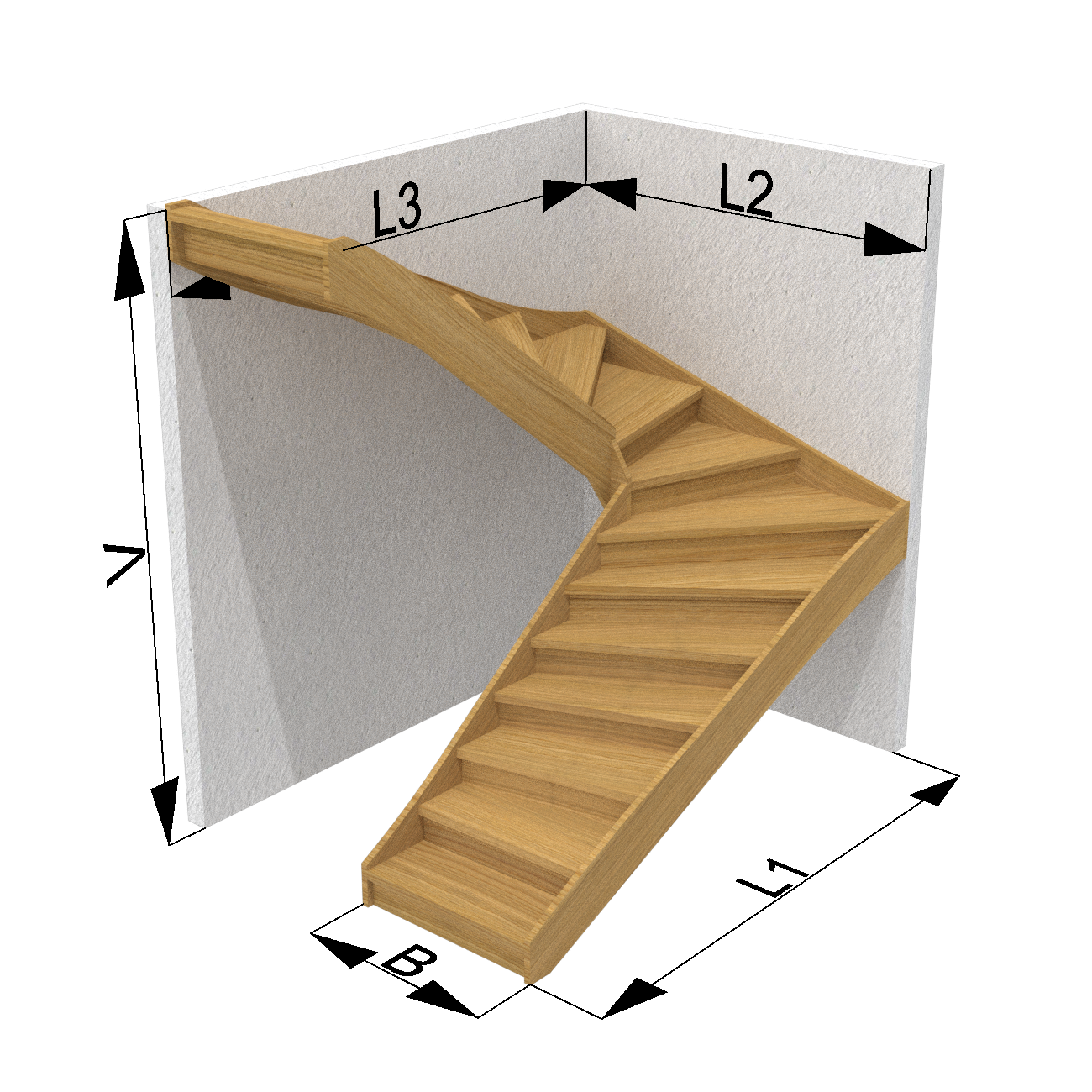

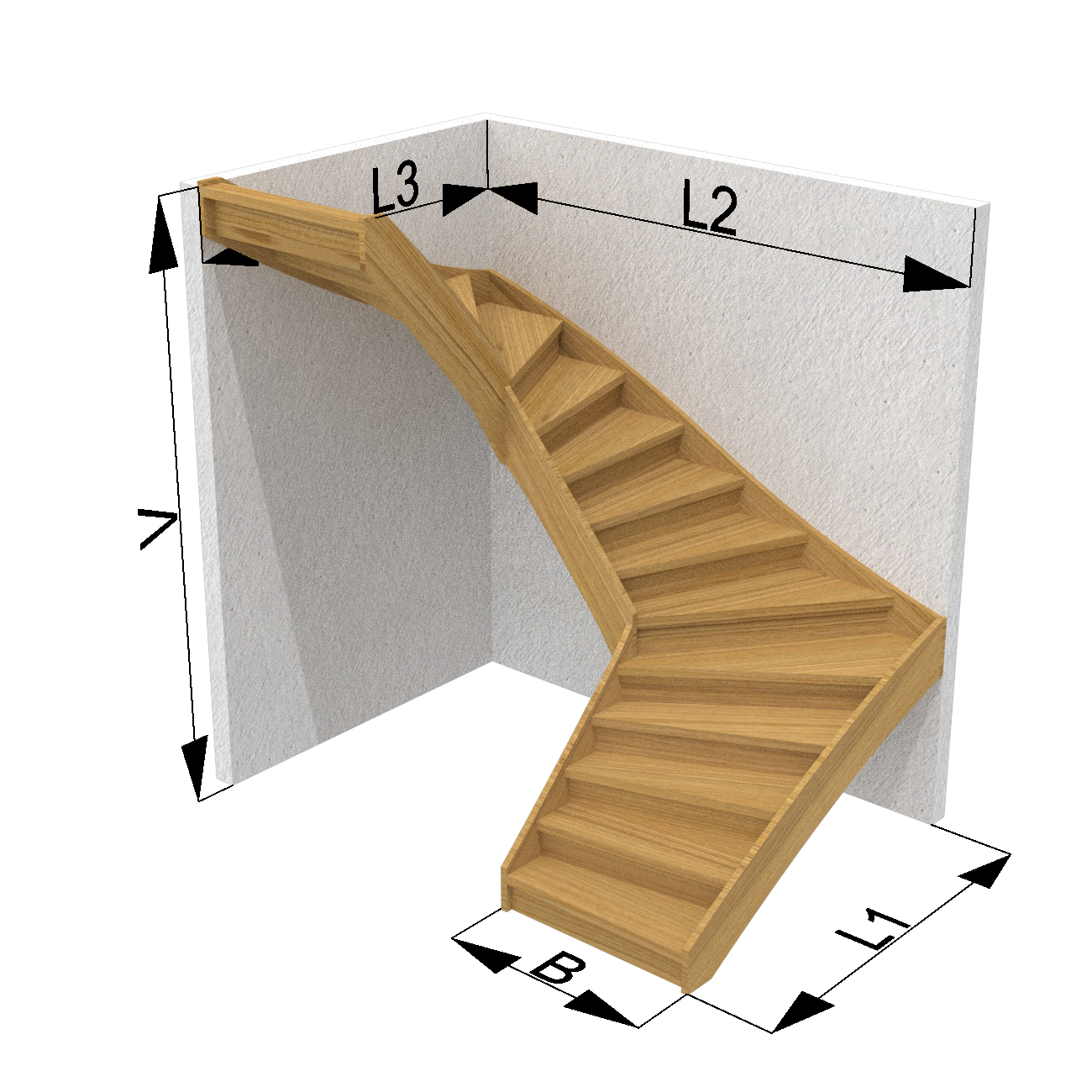

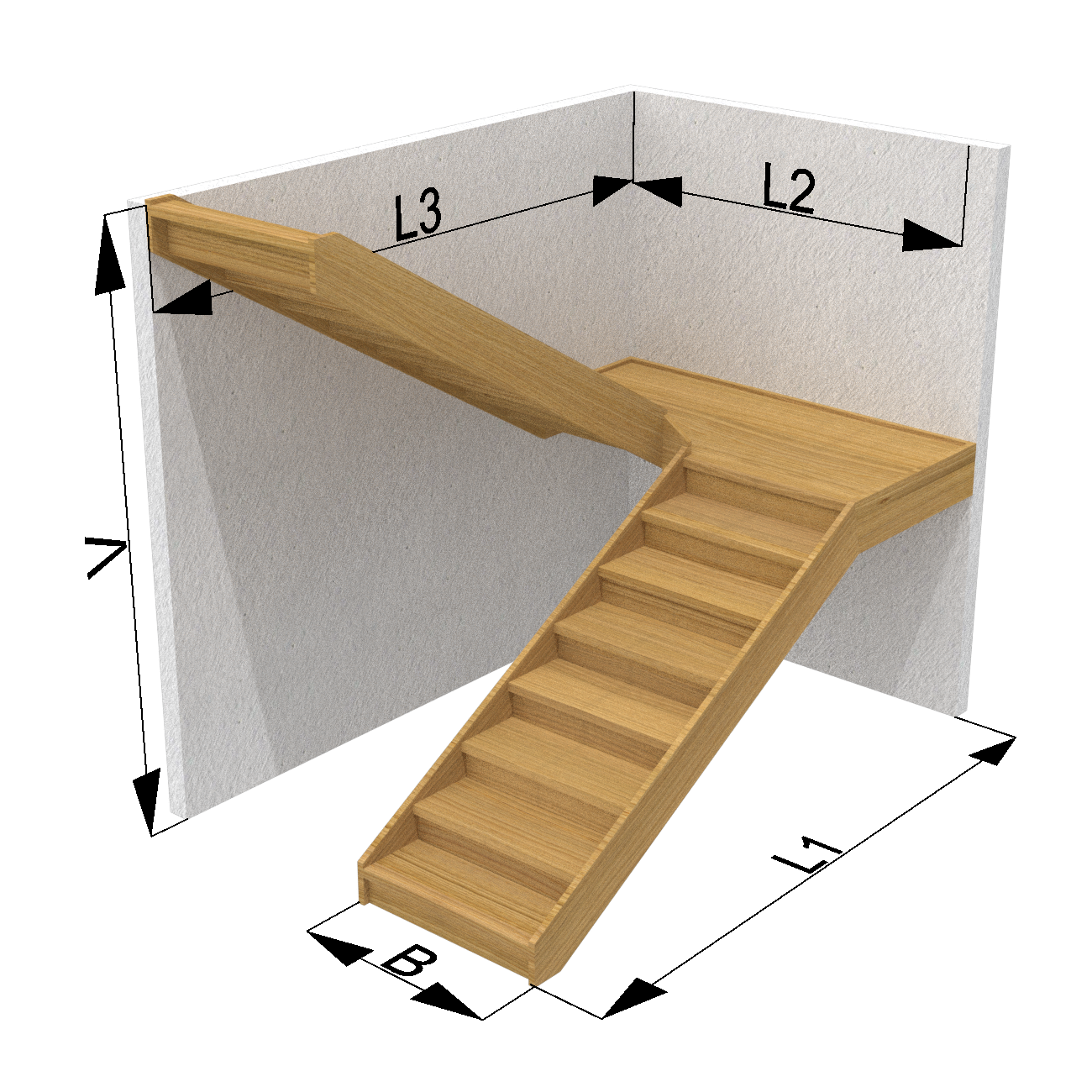

Messen Sie nun die Länge des Austrittslauf L3 - ziehen Sie eine senkrechte Linie vom Austritt bis zur unteren Etage (idealerweise entlang der Wand entlang des Laufs, falls vorhanden) und messen Sie von dort aus den Abstand zur zweiten Außenecke des Treppenhauses. Wenn sich eine Wand direkt unter der Austrittskante zum Boden befindet, ist die Messung einfacher. Überprüfen Sie jedoch unbedingt die Vertikalität und korrigieren Sie sie gegebenenfalls. Wenn die Austrittskante jedoch über die Ebene dieser Wand hinausgeht, müssen Sie die Differenz addieren.
Fahren Sie dann mit der 2. Außenecke fort und messen Sie die Länge des mittleren (zweiten) Schenkels L2 bis zur ersten Außenecke.
Messen Sie schließlich die Länge des Antrittslaufs L1 = von der 1. äußeren Ecke bis zur Vorderkante der 1. Stufe.
Beachten Sie das Vorhandensein (und die Zukunft) einer Türverkleidung neben der Antritt - wegen der Kollision mit dem Treppenhaus.
Es ist auch ratsam, Öffnungen, Türen und andere Elemente in (auf) den Wänden neben der Treppe zu lokalisieren und erneut die Möglichkeit einer Kollision zu bewerten.
Messen Sie die Größe der Bauöffnung (meistens rechteckig) und bestimmen Sie anhand dessen die Breite der Treppe; wir empfehlen mindestens 1 m. Ist der obere Lauf L2 kürzer als 2 m, achten Sie darauf, dass das Treppenauge nicht zu schmal wird, damit zwischen Anlauf- und Austrittslauf ein Abstand von mindestens 40 mm für die Fingerfreiheit am Handlauf bleibt. Befindet sich der Austrittslauf dicht an Wänden oder der Decke, achten Sie ebenfalls auf ausreichend Platz für die Finger entlang des zukünftigen Handlaufs. Die Bauöffnung kann sehr unterschiedlich geformt sein – in diesem Fall ist es sinnvoll, sie zunächst maßstabsgetreu auf Papier zu skizzieren und alle Maße anhand dieser Zeichnung zu überprüfen.
Bei eventuellen Wandunebenheiten empfehlen wir, die Treppenbreite um 4–5 mm zu reduzieren.
Nachdem die Längen aller Laufen L1, L2 und L3 gemessen wurden, ist es sehr wichtig, zu überprüfen, ob sie im rechten Winkel zueinander stehen. Ist dies nicht der Fall, müssen die Längen des gewünschten rechteckigen Plans um die Abweichung korrigiert werden.
Bei der Messung der Höhe sind folgende Empfehlungen zu beachten:
Messen Sie in der Mitte der Breite der Austrittskante der künftigen Treppe (ohne Bodenunebenheiten) mit Hilfe einer langen geraden Latte und einer Wasserwaage, um die Horizontalität des unteren Bodens zwischen dem Treppenabsatz und dem Punkt unterhalb des Treppenaustritts zu überprüfen - dort wird die senkrechte Höhe gemessen. Korrigieren Sie die gemessene Höhe der Treppe um etwaige Differenzen.
Idealerweise messen Sie den Höhenunterschied der fertigen Fußbodenoberflächen. Wenn die endgültigen Böden noch nicht fertig sind, aber ihre Zusammensetzung bereits feststeht, ist es immer am einfachsten, die künftigen Dicken zu simulieren (Parkett, Fliesen, Marmoleum usw.) und sie als Differenz der fertigen Böden erneut zu messen. Auf diese Weise werden Fehler beim Subtrahieren/Zufügen von Bodenstärken vermieden.
Das letzte wichtige Maß für eine Treppe ist die Kopfhöhe. Sie gibt es nur bei Treppen, die einen Treppenabsatz unterhalb der Raumdecke haben. Sie wird gemessen als die lichte Höhe zwischen der Unterkante der Deckenöffnung und der senkrecht darunter liegenden Trittstufe. Der Idealwert liegt bei 220 cm oder mehr.
Wenn dies aus dem Projekt Dokumentation abgelesen und berechnet werden kann - unbedingt prüfen.
Bei der Planung von zwei übereinanderliegenden Treppen muss beim Entwurf des oberen Treppenabsatzes die Größe der Öffnung darunter berücksichtigt werden, um zu vermeiden, dass die Treppe „in das Loch fällt“. Daher empfehlen wir, dass die obere Treppe die darunterliegende Öffnung um 100–150 mm überschreitet.
